彩云之南,是云南眾多美稱中最曼妙詩意的別稱,寓意這片紅土高原的美麗、富饒、神奇和多彩。

駐步在滇中腹地,有另一處詩意濃濃的地方,那里河水澄碧透亮,如玉帶潺潺流淌在萬畝田疇之中,玉溪因此而得名。

美麗傳說中,七彩之云造就了人間仙境云南。如今,全光網絡攜手云南電網,共筑可持續發展、可靠、經濟、高效、綠色的智能電網,建設自然和諧的繁榮玉溪。

玉溪供電局是云南電網下屬子公司,負責管轄玉溪市二區一市六縣范圍內各種電壓等級變電站,并與昆明、楚雄、普洱、紅河電網相聯,滿足玉溪市境內各種工業企業和居民的安全可靠用電。電力通信網是電力系統的堅強支撐系統,電力通信網的安全可靠也關系到電網的安全穩定運行。玉溪供電局在電力通信網建設過程中開展了很多有益的探索和試點,嘗試通過提高通信網可靠性以更好支撐電網安全穩定運行。

創新業務下通信網絡面臨著嚴峻挑戰

隨著人工智能、大數據、5G等先進技術與生產實際深度融合,數字化變電站運行設備無人巡檢和自然條件下輸電線路智能運維等創新應用,大大提升了工作質量和效率。作為創新應用的通信基石,電力通信網絡也隨之面臨嚴峻考驗。

在網絡帶寬方面,數字化變電站較傳統變電站網絡帶寬訴求更大(1080P高清視頻回傳,無人巡檢實時數據回傳等),現有SDH網絡帶寬資源已無法滿足當前電力系統大顆粒業務的需求。

創新業務的發展和傳統業務的并存,令網絡設備更加復雜,共享資源困難、維護復雜工作量大,為日常業務開通和網絡維護帶來了很多的困難。

另外,現網使用的大量光纖需要維護,排障需要協調人、車、儀表至故障光纜的兩端進行測試,協調修復團隊,故障處理耗時耗力、效率低下。

創新探索,MS-OTN組網方案適應未來建網理念

2019年11月,玉溪供電局開始嘗試通過在站點部署華為MS-OTN光傳輸設備,來提高電力通信網的可靠性和安全穩定性。在網絡分層分域的建網原則之下,站點之間采用混合線卡開通100G帶寬,并提供多種速率的業務接入板卡。對于電力生產類業務,采用E1和EOS方式通過SDH平面進行承載;對于模擬電話等低速業務直接通過PCM板卡接入,通過SDH平面進行承載;對于綜合數據網業務,采用分組平面進行承載,從而實現同一套設備滿足不同場景的應用,簡化了設備維護難度,減少備件儲備。

通過部署華為MS-OTN OptiXtrans光傳輸設備,該網絡可以實現:

只管一套,降低運維難度,TCO降低40%

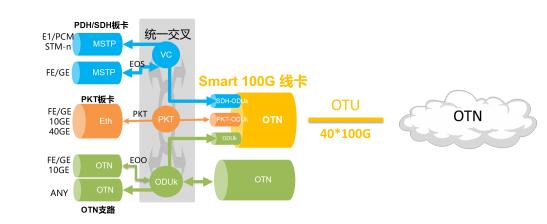

基于MS-OTN技術的OptiXtrans光傳輸設備,采用多種通信技術融合,可實現SDH、PCM、PKT和OTN技術4合1融合,將不同的設備形態歸一,方便后期維護和網絡的演進。

只建一次,T級別海量帶寬,未來無憂

MS-OTN OptiXtrans光傳輸設備架構先進,具備大帶寬、低時延的特點,支持面向未來的平緩演進。本次試點網絡線路側采用40*100G部署,試點階段開通1波100G。未來可以按需擴容波道,最大支持單光纖4T的承載能力,可以滿足電力未來視頻、5G、云數據中心互聯等業務發展對帶寬的持續擴容需求。同時設備軟硬件和網管系統軟硬件(含鯤鵬CPU、歐拉操作系統、高斯數據庫、oDSP芯片等)均為華為公司自研或國產,后續網絡擴容供應連續性有保障,更好的保護建設投資。

只跑一趟,智能監測,節省人力物力

通過設備內置的智能光纖管理(OTDR)功能,在故障發生的第一時間可以通過網管鎖定斷纖位置,省去了人工下站點兩端測試尋找光纖斷點的流程,光纜故障點查找時間由近24小時縮短至5分鐘,節省了大量人力物力。

承載網絡管理信息的光監控信號同時具備光纜質量監測功能,故障點監測精度可以達到±10米以內,覆蓋光纖長度可達200公里。檢測精度高,覆蓋范圍廣,便于快速定位故障。

玉溪供電局持續創新

玉溪供電局作為電力行業通信新技術應用的踐行者,多次在行業內成功試點新技術新應用。2017年率先在電力通信網中通過基于2M(VC12)的ASON承載電力差動保護業務取得成功,經過充分的前期論證和現網測試驗證,為ASON承載差動保護業務在南方電網的廣泛應用打下了堅實的基礎。

此次基于MS-OTN的傳輸網絡應用試點,讓玉溪供電局再一次走在了新技術應用的前列。負責本次試點網絡建設的玉溪供電局通信調度負責人楊金說:“電力通信網絡建設和運維是個復雜的系統工程,關系到電網的安全穩定運行以及工業和居民用電的可靠保障。目前通信新技術很多,我們需要學習研究這些新技術,看看哪些可以滿足電力通信網的需求。我們希望這次基于MS-OTN技術的電力通信網試點可以為其他兄弟單位作為參考,也希望能夠為十四五或者未來電力通信網的建設帶來啟發。”

#能源轉型是國家經濟轉型的關鍵環節。華為致力于成為能源行業數字化轉型可信賴的問計對象,攜手合作伙伴基于5G、AI、云等創新ICT能力打造“數字電網”、“數字運營”、“數字服務”三大解決方案,實現電網各種設備廣泛接入,電網通信系統安全可靠,瓦特流、比特流深度融合,提升運營效率,精準決策,在多類型能源互濟,生態創新,資產增值等方面形成以智能電網為平臺的能源生態圈,加速電力行業數字化轉型。
