近日，驥翀氫能全資子公司常州翊邁在金屬雙極板涂層技術上再獲突破，在第四代涂層完全解決金屬板防腐、導電、低成本這一行業瓶頸的基礎上，通過工藝與裝備升級，高電位耐蝕性提升10倍。

目前，常用的燃料電池金屬板涂層包括碳基、貴金屬等。碳的導電性良好，成本低廉，但碳材料在外電位下不可避免的存在腐蝕現象，且腐蝕電流隨著外電位升高而加劇，并在外電位超過0.8V以后明顯加劇。燃料電池在啟停、加減載及低溫運行過程中，局部極易出現1.0-1.4V高電位（開路、反極等情況），因此碳基涂層很難保證金屬板電堆的壽命。而金等貴金屬雖然兼具耐蝕導電特性，但成本難以降低，并不適合產業化批量應用。

此前，常州翊邁已基于第三代自主設備開發出第四代涂層，較第三代碳基涂層，在高電位下（1.6Vvs.SHE）的腐蝕電流由200μA/cm² 降低到50μA/cm² 。本次基于第四代自主連續化生產裝備，結合工藝升級，腐蝕電流進一步降低到5μA/cm2。

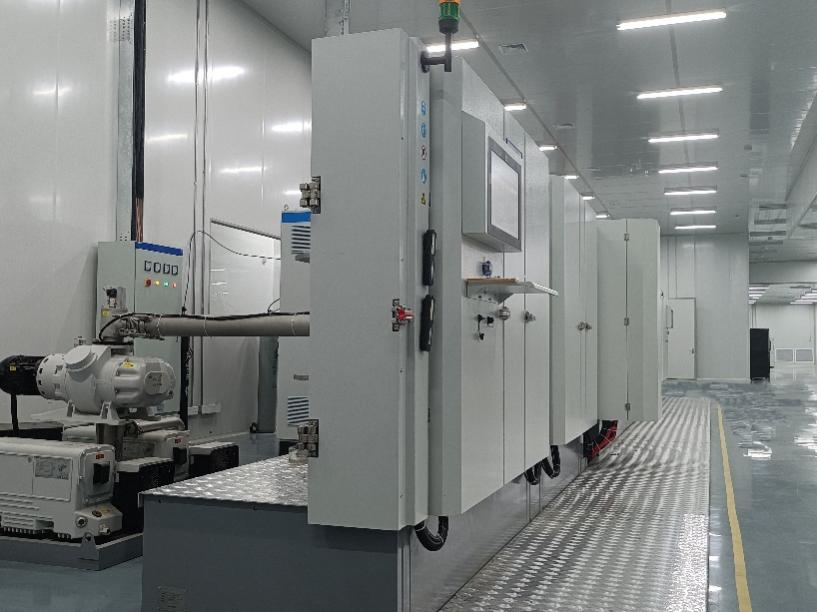

圖1 江蘇驥翀金屬極板涂層產線

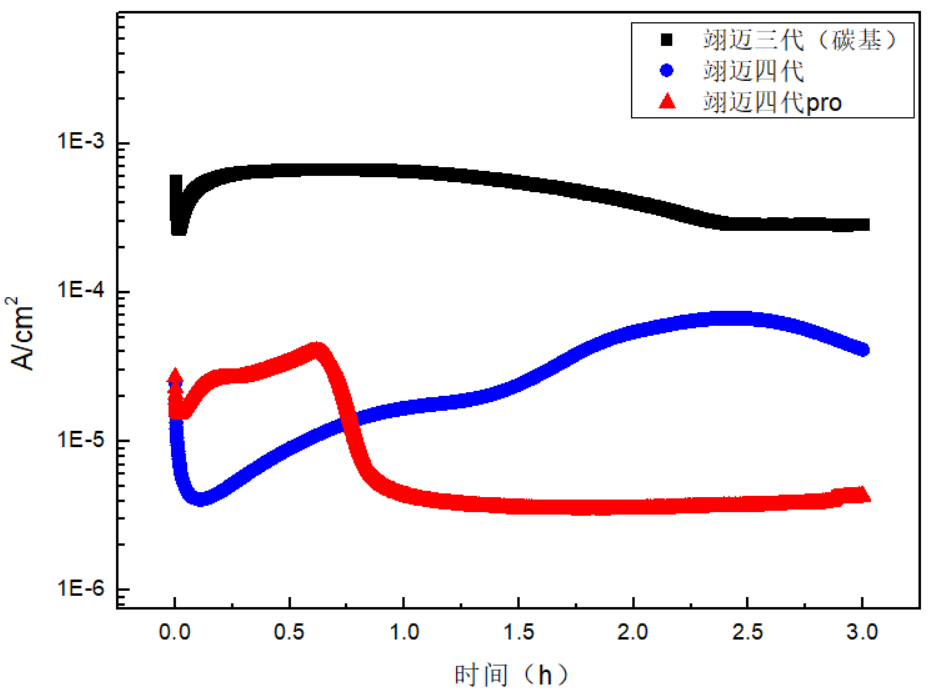

圖2 1.6Vvs.SHE（pH=3 H₂SO₄ +0.1 ppmHF 80℃）

該技術的成功投入應用，將進一步提升驥翀電堆的壽命，大幅降低單位時間周期內的電堆成本。
